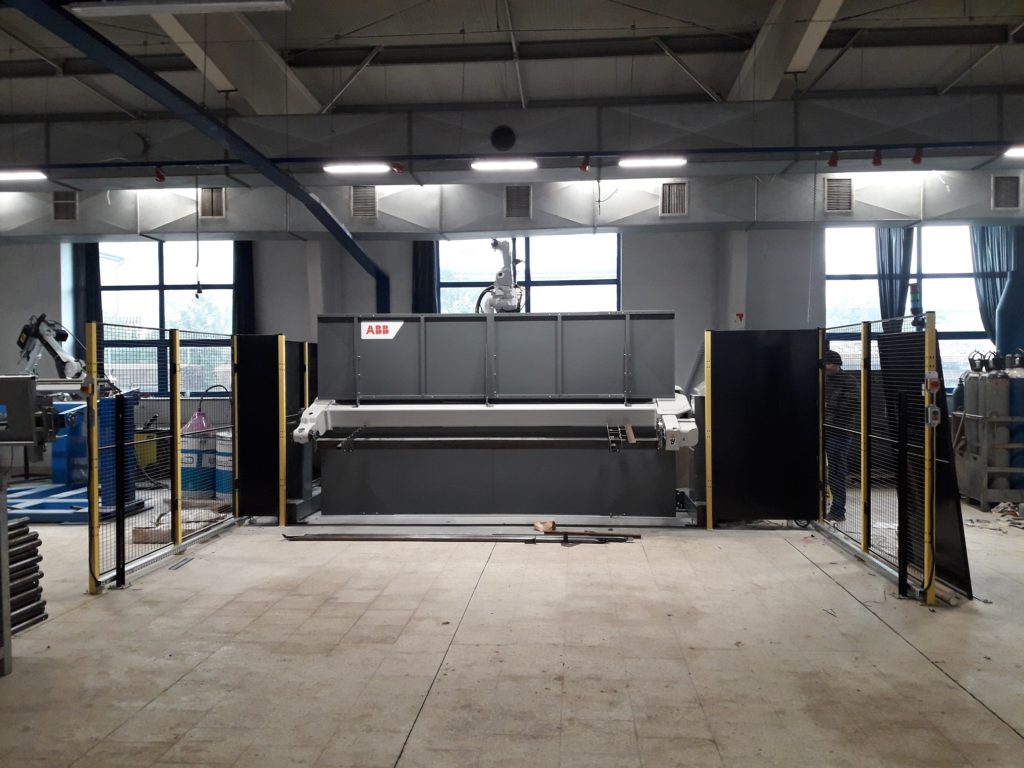

Zrobotyzowane stanowisko spawalnicze do spawania konstrukcji ze stali czarnej – Robot spawalniczy

1 Robot IRB 2600ID-8/2.00
–          udźwig 8kg
–          zasięg 2000mm
drążone osie do prowadzenia przewodów spawalniczych
2KontrolerRobota IRC 5 Single Cabinet
Funkcje:
– detekcja kolizji,
– PC Interfejs do ArcLinkdla Lincoln Electric,
– Interfejs do Flex Pendant,
– Wielowątkowość.
Oprogramowanie RobotWare:
Arc 6 – oprogramowanie spawalnicze,
BullsEye – System weryfikacji i korekcji punktu TCP,
SmarTac – System wykrywania pozycji spoiny za pomocą łuku elektrycznego,
Weldguide IV – System śledzenia łuku spawalniczego do podążania za spoiną.
3Flex Pendant

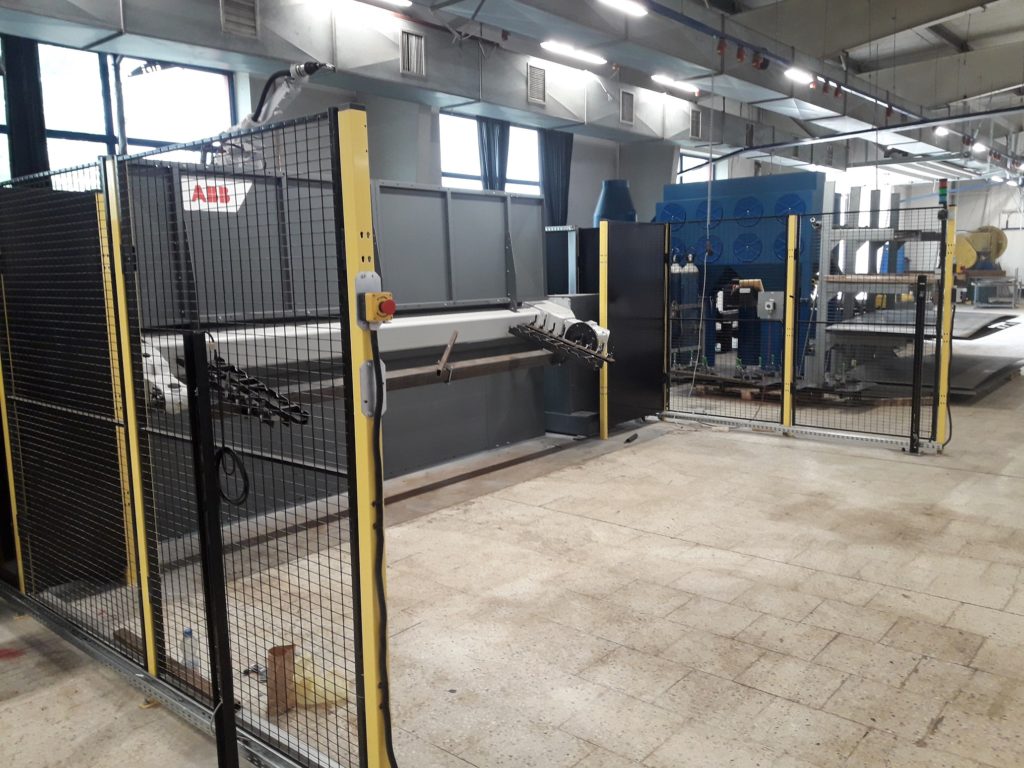

4Pozycjoner IRBP K-300
rozstaw między talerzami 3500mm
maksymalna średnica zamontowanego
oprzyrządowania 1000mm
nośność jednej stacji 300kg
wysokość załadunkowa 950mm
3 osie poziome (do obrotu pozycjonerai do
pozycjonowania przyrządów)
5Stacja obsługi palnika ABB TSC 2013
czyszczenie dyszy gazowej
obcinanie drutu
natryskiwanie preparatu antyodpryskowego
weryfikacja i korekta punktu TCP
6Źródło spawalnicze Power Wave S500 CE z
komunikacją po ArcLink
7Zestaw palnika ze złączem antykolizyjnym
8Cokół robota o wysokości 1200mm
Konstrukcja z balanserem
9 Ogrodzenie z osłonami panelowymi i drzwiami serwisowymi (około 18 mb.)
10 Kurtyny optyczne
Kasetka sterownicza dla operatora
